交通路标测量模块分光测色仪NS808

发布日期：2019-12-19浏览次数：142

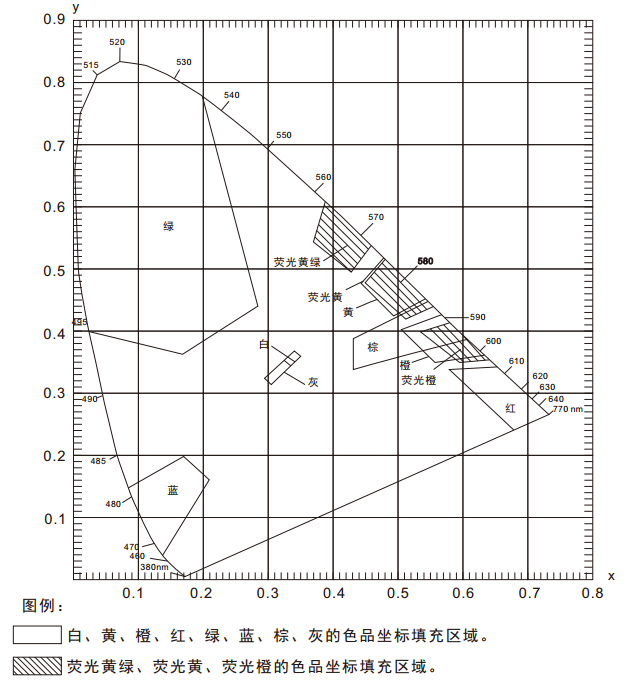

在《GB 2893安全色》、《GB/T 18833道路交通反光膜》等相关标准中，通常给出一块颜色区域（多个色品坐标点）和亮度因数要求，在D65/A光源和45/0几何条件下，判定样品是否落在对应的颜色区域内，借此判定样品是否满足标准规定的色度要求。由于颜色区域为多边形，如下图所示，导致使用普通的分光测色仪无法完成判定。NS808测色仪配合SQCT软件的交通路标测量模块则可以轻松解决这方面的问题。

一、菜单介绍和测试准备

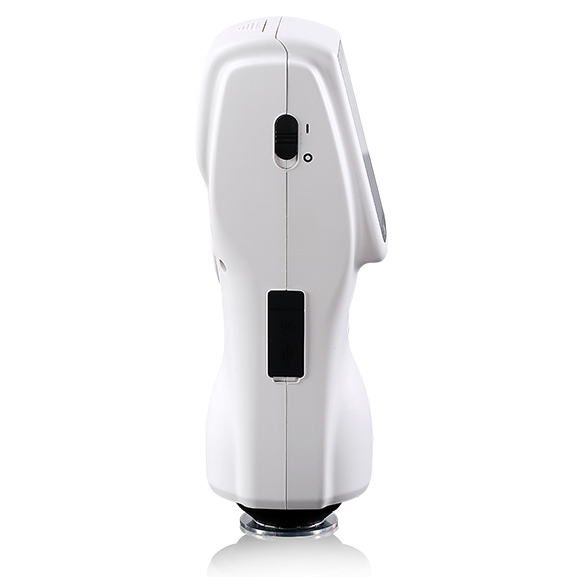

NS808交通路标专用分光测色仪内置D65/A/C/F2等多种光源，几何光路结构为45/0(45°环形均匀照明0°接收), 该仪器可以方便的测试各种反光膜的亮度因数、色品坐标、CI E L * a*b等色度数据；在道路交通路标测试方面、塑胶电子、油漆油墨、纺织服装印染、印刷纸品、汽车、医疗、化妆品和食品等行业，在科研机构、实验室领域均有广泛应用。
1.1菜单介绍
NS808的交通路标测试模块主要是通过上位机软件SQCT配合NS808仪器实现的。使用前需先安装好SQCT上位机软件，再连接NS808仪器，然后打开上位机软件，默认为普通测试界面，如图1所示，在该界面下可以完成CIE L*a*b、XYZ、ΔE*ab、ΔE*cmc、ΔE*00等色度数据的测试，详细菜单和工具栏的介绍请参照该软件自带“色彩管理控制软件使用说明书”，这里重点介绍交通路标测试模块。

图 1

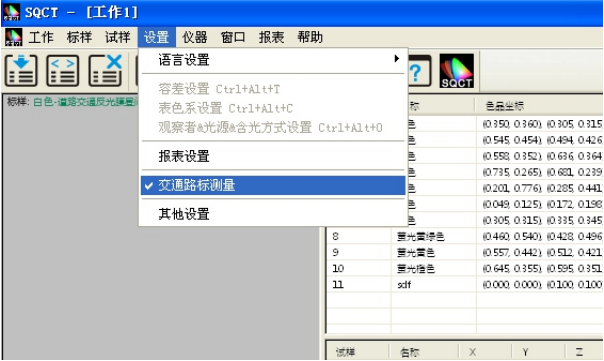

点击“设置->交通路标测量”，则进入交通路标测试模块，如图2所示。点击“标样”，如图3、4所示，该菜单下有“添加标准”“修改标准”“删除标准”“道路交通反光膜GB/T 18833”“安全色GB2893”“自定义”子菜单，这里详细介绍这些子菜单。

图2

图3

图4
(1)添加标准
在交通路标测试中，标样通常是一块颜色区域，我们称之为“多边形-容差标样”，即依次顺时针或逆时针输入颜色区域各顶点（至少3点）色品坐标，软件自行按照输入顺序连接各顶点，从而形成多边形-容差标样。

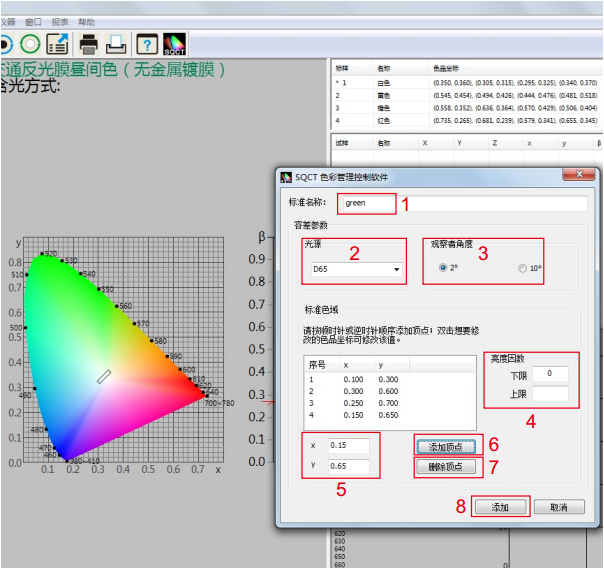

如图5所示，在位置1处输入标样名称，位置2处选择光源种类（默认为D65），位置3处选择观察者角度（默认为2度），位置4处输入亮度因数（除荧光物质外，普通反射样品亮度因数大于0小于1，即0<β<1）。在位置5处输入色品坐标点，然后点击“添加顶点”按钮，则新输入的色品坐标点出现在标准色域框内，重复上述步骤，依次输入各色品坐标点；对于输入错误的色品坐标点，先在标准色域框内选中，然后点击“删除顶点”按钮，则删掉该顶点。全部输入完毕，点击位置8处“添加”按钮，则完成“多边形-容差标样”建立。

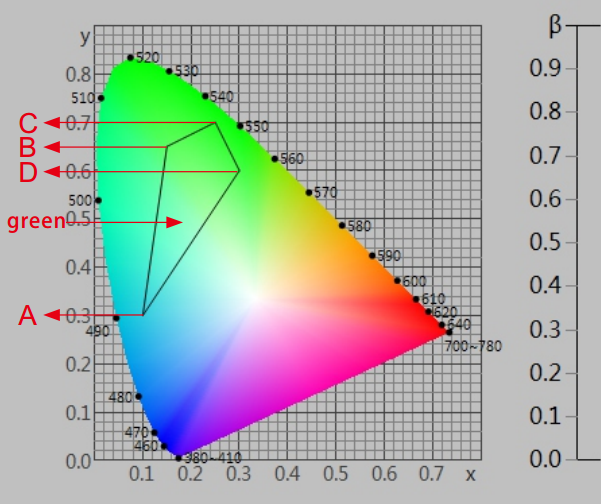

如图5、6所示，建立一个名叫“green”的“ABCD” 多边形-容差标样。
注：输入各色品坐标顶点时，请务必按照颜色区域图形的顺时针或逆时针顺序依次输入。

图5

图6
(2)修改标准

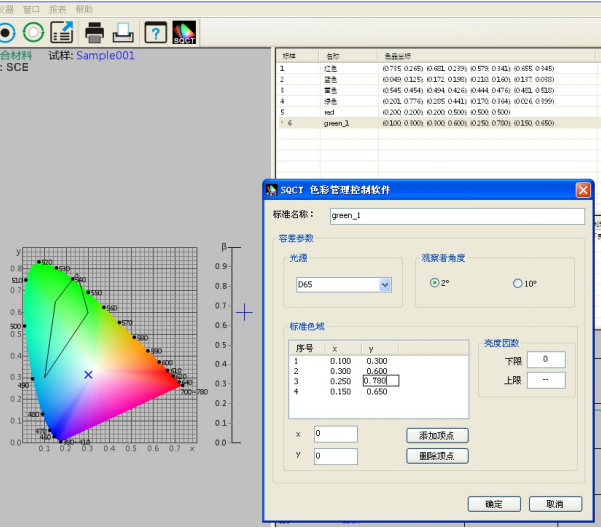

如图7所示，修改上面建立的名称为“green”的多边形-容差标样，先选中该标准，然后可以修改“标准名称”“光源”“ 标准观察者角度”“亮度因数”“色品坐标”，修改完毕，点击“确定”按钮，则修改生效。

(3)删除标准
在标样区域先选中一条或多标样，然后点击“删除标准”，则删除所选中标样。
(4)道路交通反光膜GB/T 18833
针对国内交通路标使用较多的标准GB/T 18833，SQCT软件将该标准中的标准色域纳入其中，客户只需根据自己需要进行选择即可。

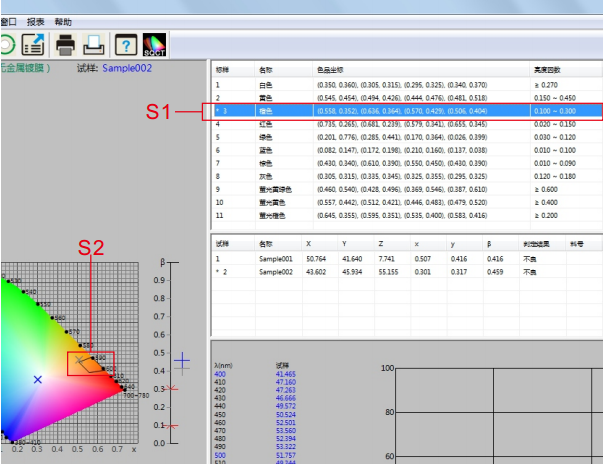

假设我们需要标准GB/T 18833中的无金属镀膜类型中的橙色（昼间色）作为多边形-容差标样（对应标准GB/T 18833中的表8第六行），我们仅需要依次点击“标样->道路交通反光膜GB/T 18833->昼间色”即可，如图8、9所示，S1区显示橙色对应的色品坐标点，S2区显示对应的多边形-容差标样。
在“道路交通反光膜GB/T 18833”的基础之上，我们还可以选择“添加标准”“修改标准”“删除标准”等一系列操作，将“道路交通反光膜GB/T 18833”改成我们需要的多边形-容差标样。

图8

图9
(5)安全色GB 2893针对国内交通路标使用较多的标准GB 2893，SQCT软件将该标准中的标准色域纳入其中，客户只需根据自己需要进行选择即可，方法同菜单“道路交通反光膜GB/T 18 833”。
在“安全色GB 2893” 的基础之上，我们还可以选择“添加标准”“修改标准”“删除标准”等一系列操作，将“安全色GB 2893”改成我们需要的多边形-容差标样。
(6)自定义标准
针对“道路交通反光膜GB/T 18833”“安全色GB 2893”要求的情况下，我们可以使用“自定义标准”。

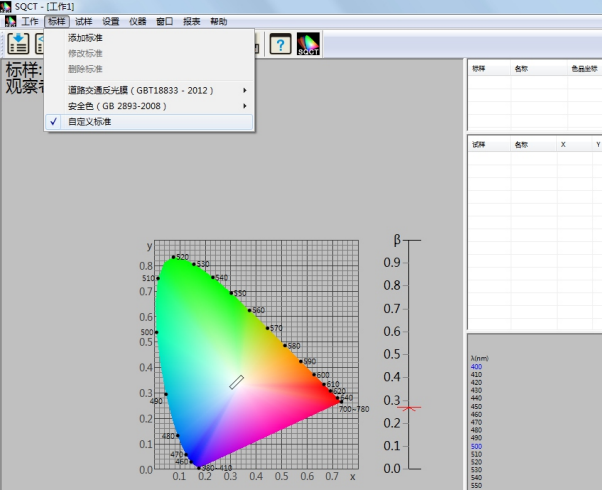

如图10所示，点击“标样- >自定义标准”，在标样显示区域被清空，我们通过“标样->添加标准”建立自己的多边形容差标样。

图10
1.2测试准备
(1)正确安装SQCT上位机
软件按照SQCT软件光盘自带的“色彩管理控制软件使用说明书”进行软件安装。
(2)NS808仪器上电、开机
按照“分光测色仪使用说明书”对仪器进行上电、开机。
(3)NS808从菜单按钮处启动通讯，SQCT与NS808通讯成功
按照“分光测色仪使用说明书”通过USB连接电脑，实现NS808与SQCT的通讯。
(4)通过SQCT对仪器依次进行白板校正和黑桶校正
按照SQCT软件光盘自带的“色彩管理控制软件使用说明书”依次对仪器进行白校正和黑校正。

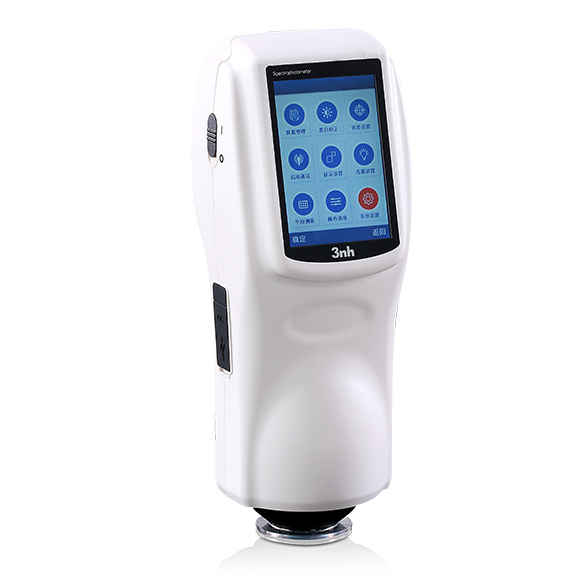

二、NS808交通路标专用分光测色仪技术规格

产品型号	NS808
照明方式	45/0(45环形均匀照明0°接收);
符合标准	CIE No.15， GB/T 3978,GB 2893,GB/T 18833
特性	专用于交通路标、标线、反光膜的亮度因数、色品坐标测量，内含GB 2893、GB/T 18833标准色，可手动自定义多边形矩形容差。可用于塑胶电子、油漆油墨、纺织服装印染、印刷等行业颜色传递和质量控制方面。
积分球尺寸	Φ58mm
照明光源	组合LED光源
感应器	硅光电二极管
测量波长范围	400~700nm
波长间隔	10nm
反射率测定范围	0~200%
测量口径	Φ8mm
颜色空间	CIE LAB,XYZ,Yxy,LCh,CIE LUV
色差公式	ΔEab,ΔEuv,ΔE94,ΔEcmc(2:1),ΔEcmc(1:1),ΔE00
其它色度指标	WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色异谱指数Mt，粘色牢度,变色牢度,力份,遮盖度
观察者角度	2°/10°
观测光源	D65，A,C,D50，D55，D75，F2，F6，F7，F8，F10，F11,F12
显示	光谱图/数据，样品色度值，色差值/图，合格/不合格结果，颜色偏向，颜色仿真
测量时间	1.5s
重复性	分光反射率：标准偏差0.1%以内色度值：ΔE*ab 0.04以内（校正后,以间隔5s测量白板30次平均值）
台间差	ΔE*ab 0.2以内（ BCRA系列Ⅱ 12块色板测量平均值）
尺寸	长X宽X高=90X77X230mm
重量	约600g
电池电量	锂电池，8小时内5000次
照明光源寿命	5年大于160万次测量
显示屏	TFT 真彩 3.5inch，电容触摸屏
接口	USB/TTL打印串口
存储数据	标样1000条，试样10000条
操作温度范围	0~40℃（32~104°F）
存储温度范围	-20~50℃（-4~122°F）
标准附件	电源适配器、锂电池、说明书、光盘（内含管理软件）、数据线、黑白校正筒、保护盖、腕带
可选附件	多功能测试组件（液体、粉末、颗粒等）,微型打印机,粉末测试盒
注：如有变更，恕不另行通知

三、数据测试
2.1测试流程
在做好测试准备的前提条件下（白板、黑板校正完毕），通常先建立多边形-容差标样，然后进行试样测试，再判定该试样是否落在多边形-容差范围内，打印该试样的测试数据或是导出该试样测试数据，保存测试数据，以备下次调用。
2.2判定样品的色度数据是否满足多边形-容差标样实例
譬如如何判定蓝色试样是否在《GB/T 18833-2012道路交通反光膜样》所规定的蓝色区域内（无金属镀层，昼间反光膜颜色），按照下面的步骤，将依次完成测量和判定。
(1)建立多边形-容差标样

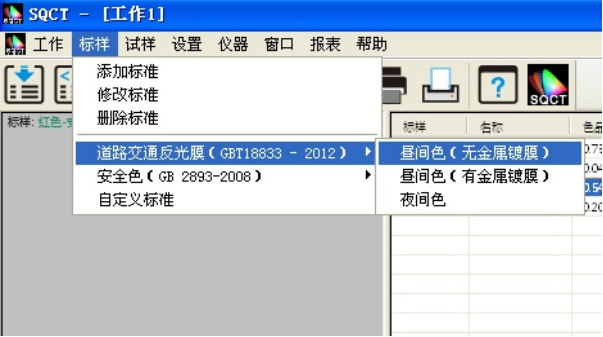

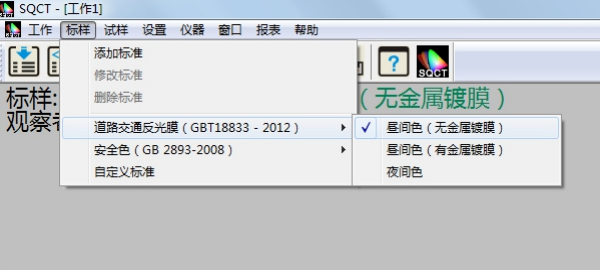

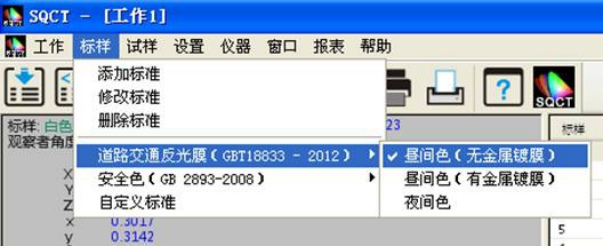

SQCT直接将《GB/T 18833-2012道路交通反光膜样》的多边形颜色区域做入软件中，可以直接从菜单中选择，“标样->道路交通反光膜GB/T 18833->昼间色（无金属镀膜）”如图11所示。

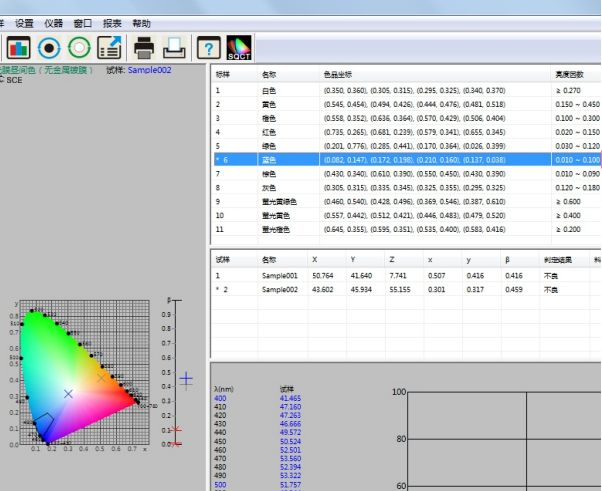

双击标样区域的蓝色，如图12中是S3所示部分，使蓝色为当前标样，蓝色多边形-容差标样（《GB/T 18833-2012道路交通反光膜样》规定的蓝色区域）则显示在S4部分。

图11

图12
(2)用NS808进行试样测试

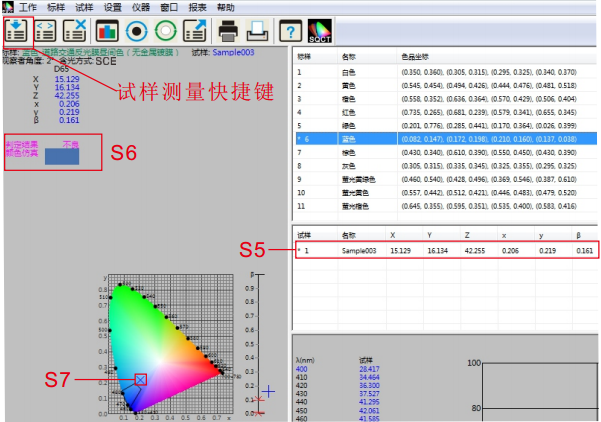

将测试样品放在NS808测量口径上，贴紧，鼠标点击试样测试快捷工具，如图13所示。大约1.5秒时间，完成测试，测试数据如图13中S5所示，在色品坐图中的位置如S7所示，仿真及判定结果如S6部分所示。

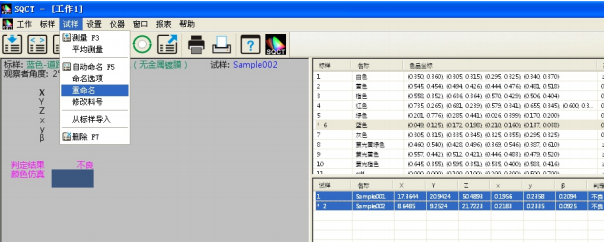

同时可以通过“试样->重命名/删除”对测试试样进行重命名和删除操作。

图13

图14

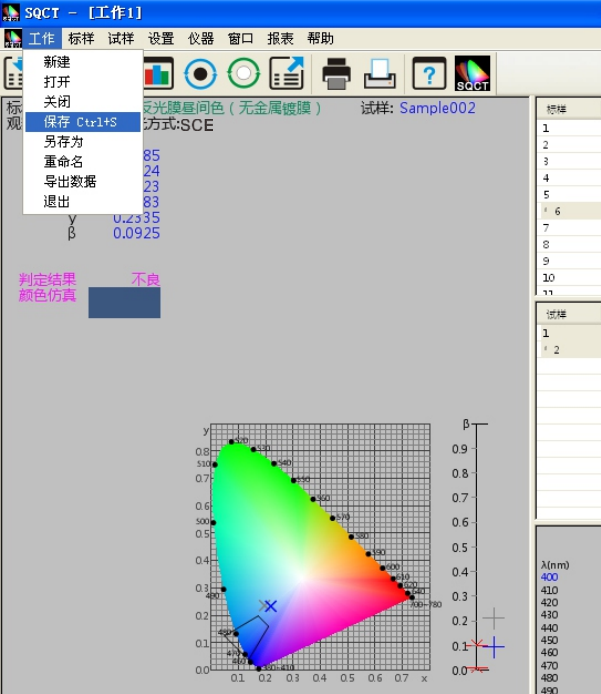

(3)试样测试数据处理

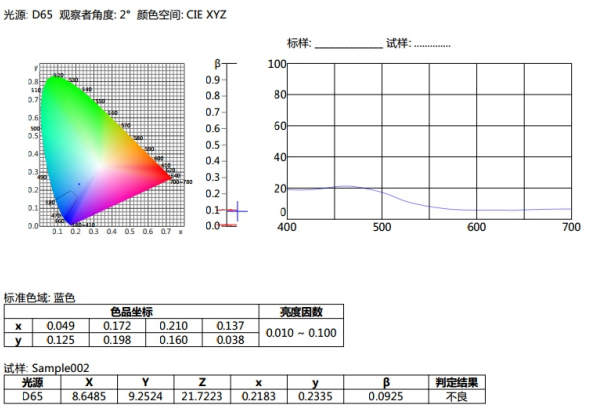

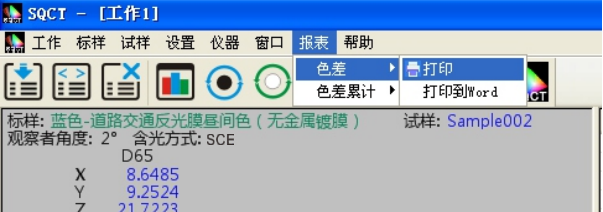

对试样的测试结果可以通过打印菜单生成测试报表，选中要打印的试样和标样，执行“报表->色差->打印/打印到word”或“报表->色差累计->打印/打印到word”，将测试结果打印出来，如图15、16所示。

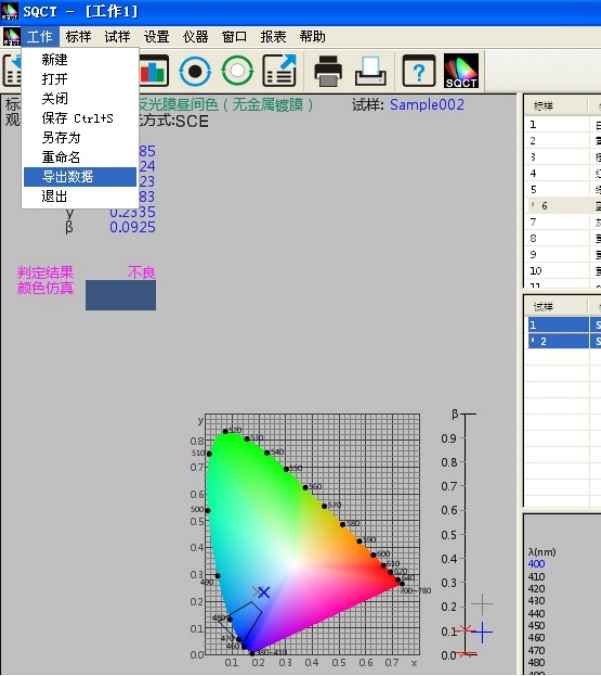

同时可以将测试结果以EXCEL表格形式导出来，选中要打印的试样和标样，执行“文件->导出数据”，将测试结果以csv格式导出来，然后可以用EXCEL等打开，进行数据处理，如图17所示。
