常用的图像测试卡有哪些?

发布日期:2023-04-13浏览次数:124

我们知道图像测试卡的种类有很多,如果每个具体种类和型号全部列举,估计可达上千种测试卡。本文详细介绍了常用的图像测试卡,以及它们的功能,和特点。

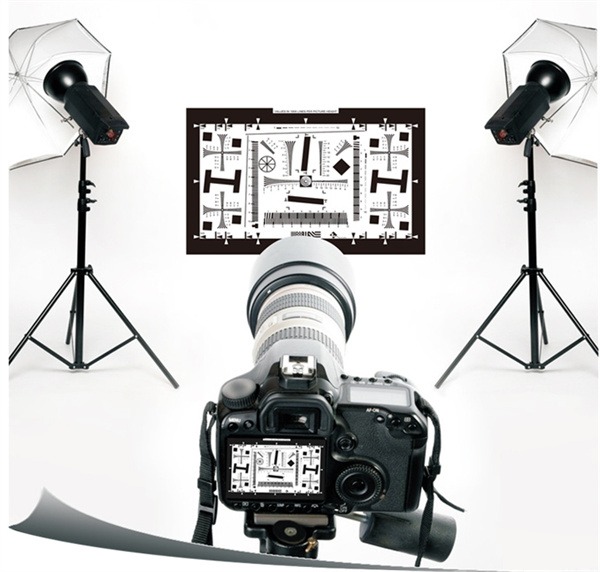

ISO 12233 图像测试卡拍摄布置参考图




ISO 12233 2014ES FR分辨率测试卡标准型

1. ISO 12233 分辨率测试卡

这是早期的标准测试卡,沿用了很多年,图像请参照上图。它的主要功能有:检测摄像头的视觉分辨率(visual resolution)、极限分辨率(limiting resolution)、空间频率响应(spatial frequency)、图像折叠失真(aliasing ratio determination)。其特点为:4:3和16:9、透射式和反射式可选,可定制。本测试卡符合ISO 12233标准(电子静态画面数码相机分辨率测量),准确评估标准相机需要SFR测量和计算,前提是还需要特定评估软件、计量知识和评估技巧。



ISO 12233 2014E SFR分辨率测试卡增强型


2. ISO 12233 分辨率测试卡的升级版

ISO 12233:2014E-SFR分辨率测试卡。它的主要功能有:依据ISO标准文件的6.1章节、附录C制作的低对比度的E-SFR测试卡;标准型为基础版,增强型增加了额外的正方形、楔形和色彩图案,扩展型类似于增强版,只是扩展到16:9,适用于高清电视和电影制作。特点:透射式和反射式可选,可定制。


SFRPlus测试卡反差



3. SFR puls测试卡

其主要功能为:可以分析MTF清晰度/分辨率;畸变和视场角、噪点、ISO敏感度、色彩精度、横向色差、Gamma和色调响应。其特点为:项目可选包括反差选择、长宽比例选择。4:3和16:9可选,透射式和反射式可选,可定制。建议:对于1200万像素以内的摄像头,可以使用中等尺寸的测试卡,大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头,而对于2400万像素及以上的摄像头需要超大尺寸的测试卡。



纹理测试卡彩色枯叶图


4. 纹理清晰度测试卡

也被常常称为枯叶图。其主要功能有:1、中心的落币图案比例是固定的,增加了测试MTF的精度和鲁棒性,对于没有线性化处理的RAW格式图片,它们和其他的方法例如斜边是一样的。2、测试卡的对比度是3:1,也称作CPIQ第三阶段纹理模糊指标草案规范草案。3、相对其他的枯叶图而言,它的均匀性比较好。4、包含斜边(对比度分别为2:1和4:1)。5、枯叶图左右两边的灰色区域和枯叶图案一样有着相同的密度。6、包含有16个灰块和识别标记。线性化创建0-255的17灰阶(类似于ISO 12233标准里的西门子星状图)。特点:4:3和16:9可选;透射式和反射式可选;可定制。



5. 视场角测试卡

需要指出的是,这种类型的测试卡,需要根据客户被检测摄像头模组的参数定制规格,主要为拍摄距离和角度。这类测试卡主要功能:检验摄像头视场角度数或检验视场角偏差。特点:4:3和16:9可选;透射式和反射式可选;主要为定制型。


18%中性灰卡



6. 18%中性灰卡

这种类型的测试卡26786646上次为您介绍过,一般测试摄像机、相机白平衡用的多,还提到过一般的复印纸长时间曝光在空气中,其性能会接近这种18%中性灰卡。这种测试卡的大小一般有宽度限制,本公司高可定制1600mm宽以下,长无限制的18%中性灰卡。主要功能有:确定曝光值;确定光比;确定色彩的平衡和密度;确定微距及复制摄影的曝光;为摄像机设定白平衡。特点:4:3和16:9可选;透射式和反射式可选;可定制。






查看更多 >>
