标准规范：涂层测厚仪测量彩涂板厚度的方法

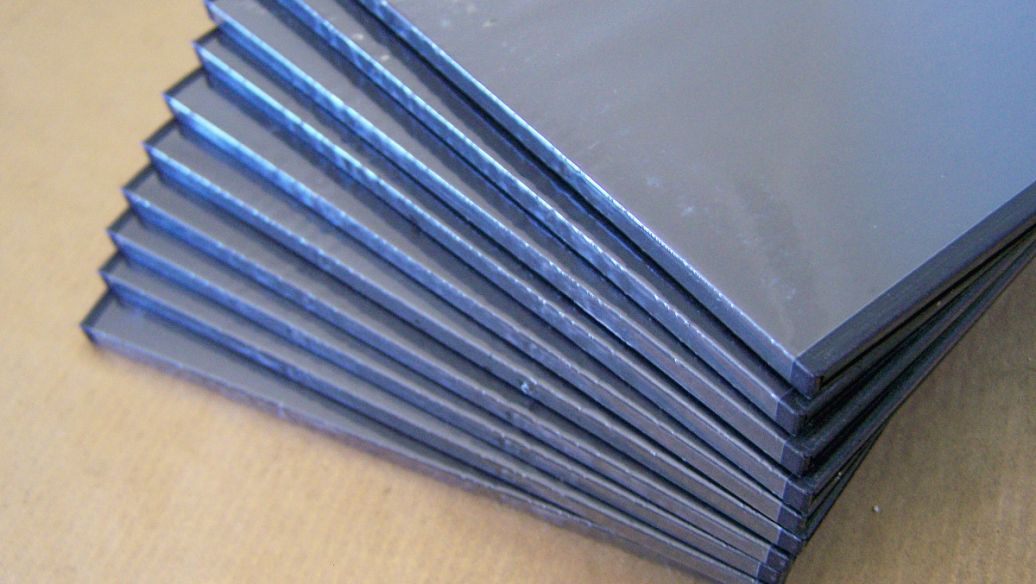

彩涂板，应用广泛（详见文末表格）。 涂层的厚度对产品质量有着重要的影响。为了确保涂层质量的一致性，必须进行厚度检测。以下内容以磁性-涡流测厚仪为例，详细介绍了彩色涂层板色差的检测方法。参照文件《GB/T13448-2019》。

推荐测量设备：三恩时一体两用涂层测厚仪YT4500-P1，可快速、准确测试多种磁性金属基体（磁性法）和非磁性金属基体（涡流法）涂层厚度。具体方法如下：

1. 仪器校准和准确度验证

1.1 可由设备供应商在设备出厂前采用厚度标准片进行校准；也可由设备使用者按照设备说明书的规定，采用厚度标准片进行仪器的校准。

1.2 采用厚度标准片或已知涂层厚度的自制标准样板，对校准后的仪器进行准确度的验证试验。

验证试验的准确度和试验频度可根据实际需要制订。制订验证试验的准确度要求时，需同时考虑设备和标准片的准确度。采用本方法进行设备校准的厚度标准样板的单位要求为微米（um），可采用附录A的方法制作得到镀层厚度标准样板，并其将镀层质量（g/m2）换算为厚度（um）。

2 测定

2.1 选取距试样边缘距离大于25mm的至少5个不同位置进行测量。为提高测定结果的代表性，可适当增加测量次数。

2.2 方法测定彩涂板涂层厚度的准确度会受到以下因素影响：

a）试样的弯曲：应确保待测试样平整无弯曲。

b）外来颗粒物：应确保试样表面和探头表面清洁，防止外来颗粒物影响试验结果。

c）外部磁场：因磁性探头测定结果会受到外部磁场的影响，因此应确保测定过程中无外部磁场的影响。

d）有金属填充料的涂层：当彩涂板涂层中含有金属填充料时，由于涡流场会受到金属填充料的影响，因此测定结果会受到涂层中金属填充物成分和含量的影响，测定时应考虑该影响。

e）基板的电性能：涡流探头测定结果会受到基板导电性能的影响，设备应采用补偿方式减少影响。

f）探头压力：磁性-涡流复合测头测定时的压力会影响测定结果，设备所带探头应有保持探头压力恒定的装置，测定时应注意此影响。
