密度仪和分光密度仪区别——测量原理与结构

密度测量是评价色彩复制质量的重要方法，为了准确的评价印刷品密度和色度，就可以采用密度仪或分光密度仪来进行测量。这两种设备有什么区别呢？本文从测量原理和结构方面进行了简单说明。

密度仪的测量原理与结构

在彩色印刷品的复制过程中，密度是质量评定的重要指标。实际印刷过程中常用的密度仪主要有便携式反射密度计和透射密度计。

1、光源1发出的光通过透镜2，聚焦后射到印刷面上，其中有一部分光被吸收，吸收的光量取决于被测样品5的颜料浓度和厚度，未被吸收的光则发生反射。

2、透镜系统6收集与测量光线成45°的反射光线，并将其送到接收器8（光敏二管），接收器将所接收到的光量转化为电量。

3、电子系统9将此测量电流与基准值（标准白板的反射光量）进行比较，根据此差值计算被测样品5墨膜的吸收特性。

4、滤色镜4分别使用R、G、B三种滤色片，从而只允许印刷油墨相应波长的光线通过，测量得到样品的彩色密度值。

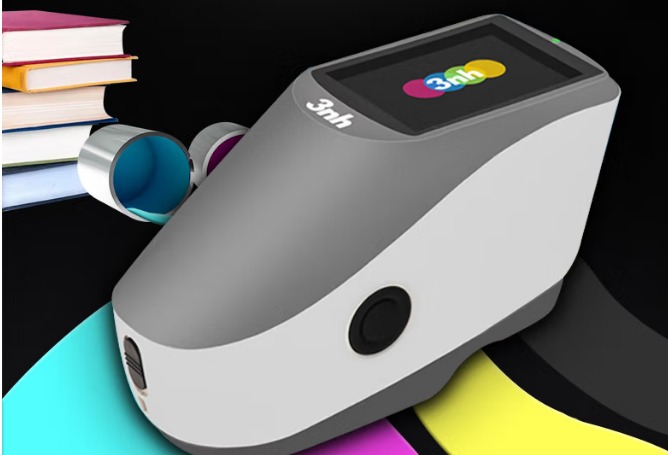

分光密度仪的测量原理与结构

分光密度仪的工作原理是把光源的光分解为光谱，从所得到的光谱中用狭缝挡板导出一单色光，然后将单色光透射到被测样品上去，单色光通过被测物体的透射或反射情况在记录表上被指示出来。

分光光度计分为：红外分光光度计（测定波长为大于760nm的红外光区）、可见光分光光度计（测定波长为400～760nm可见光区）和紫外分光光度计（测定波长为200～400nm的紫外光区）。

对于颜色复制而言，通常采用可见光分光光度计，对于待测色（一般是400～760nm），每隔10nm逐一测出光反射率或者透射率，将各个波长的反射率或透射率用点连接起来就可绘出分光光度曲线。分光光度曲线可以表示有色物体完成色彩特征，一种彩色物体有且仅有一个分光光度曲线。
