三恩时台式分光测色仪的结构构成和配件说明

 台式分光测色仪相比于便携式分光测色仪来说，体积比较大，结构复杂，本文详细介绍了三恩时台式分光测色仪的结构构成和配件。

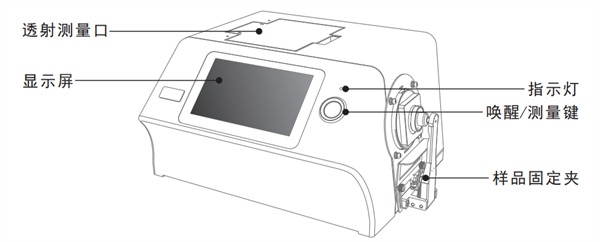

显示屏：7英寸纯彩电容触摸屏；用于显示测量数据及仪器操作导航。

指示灯：仪器上电（电源适配器通电，开关拨动至“1”），指示灯亮。指示灯有绿色、红色两种指示颜色。测量过程中绿灯闪烁，测量完成绿灯常亮，仪器运行异常时红灯常亮。

唤醒/测量键：待机模式短按测量键唤醒系统；短按开启测量，测量过程中按键操作无效。

反射测量口：反射测量模式时，待测反射样品需贴紧反射测量口，可以用样品固定夹、样品支架固定待测样品，同时透射测量口保持无遮挡并合上透射测量口上方的盖子方可进行测量。

透射测量口：透射测量模式时，待测透射样品需贴紧透射测量口，可以用透射测试夹具组件固定待测样品，合上透射测量口上方的盖子方可进行测量，同时要确保反射白板贴紧反射测量口。

样品固定夹：采用反射测量模式时，用于夹持样品，当样品比较重的情况，可以借助样品支架支撑。

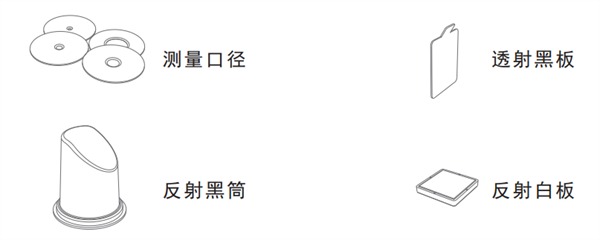

校正盒：反射测量的测量口径规格有①25.4/①15（部分型号无）/①8/p4mm，客户根据待测样品选择合适的测量口径，选择大的测量口径有利于测试数据的精准。

透射测量模式时，需要选择25.4口径，并且口径处放置反射白板。

反射黑筒：反射测量模式时黑白校正的黑校正使用，作为仪器的0基准，具体操作查阅黑白校正章节。

反射白板：反射测量模式时黑白校正的白校正使用，作为仪器高反射率测试基准，具体操作查阅黑白校正章节。

透射黑板：透射测量模式时黑白校正的黑校正使用，作为仪器的0基准，具体操作查阅黑白校正章节。

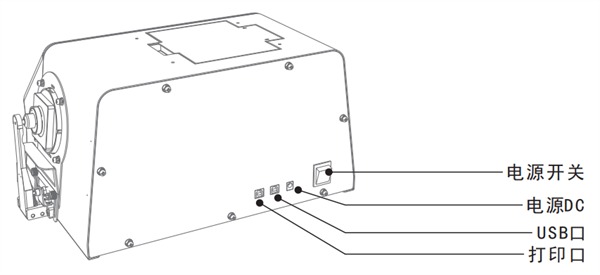

打印口：用于连接打印机，可以打印测试样品色度数据。

USB接口：USB接口用于与PC电脑连接通信，通过PC端电脑颜色管理系统软件实现更多功能扩展。

电源DC口：电源适配器接交流电（AC110V-240V），为仪器供电，外接电源适配器的规格为直流24V/3A。

电源开关：开关拨动至“I"，仪器上电开机；开关拨动至“O”，仪器断电关机。

通过拨动该开关为仪器硬开关机。
